池州 三菱PLC物联网智能网关 盒子技术参数:
CPUARM9 嵌入式低功耗 CPU，主频 400MHz
内存128M DDR2 SDRAM 256M Flash 电子盘
扩展存储SD 卡存储最大支持扩展到 32G
RTC实时时钟内置
无线接入方式2 路 10M/100M 自适应端口 GPRS 3G 4G
通讯端口COM1:RS485； COM2:RS232
电气规格
额定电压DC 24V,可工作范围 DC 9V～36V
额定功率<5W
电源保护具备雷击浪涌保护
允许失电<3ms
CE & RoHS符合 EN61000-6-2:2005，EN61000-6-4:2007 标准，符合 RoHS 要求；
雷击浪涌±1KV；群脉冲 2KV； 静电接触 4KV， 空气放电 8KV
环境要求
工作温度-10～60°C
存储温度-20～60°C
环境湿度10～90%RH(无冷凝)
抗震性10～25Hz(X、Y、Z 方向 2G/30 分钟)
冷却方式自然风冷
性能规格
整机尺寸130mm x 94mm x 48mm
整机重量约 400g
Q00UJ CPU 支持256点,含电源及5个插槽,USB口
Q00U CPU 支持1024点,程序容量10K步,USB口
Q01U CPU 支持1024点,程序容量15K步,USB口
Q02U CPU 支持2048点,程序容量20K步,USB口
Q03UD CPU 支持4096点,程序容量30K步,USB口
Q04UDH CPU 支持4096点,程序容量40K步,USB口
Q06UDH CPU 支持4096点,程序容量60K步,USB口
Q10UDHCPU 支持 4096点,程序容量100K步,USB口
Q13UDHCPU 支持 4096点,程序容量130K步,USB口
Q20UDH CPU 支持4096点,程序容量200K步,USB口
Q26UDH CPU 支持4096点,程序容量260K步,USB口
Q03UDV CPU 支持4096点,程序容量30K步,USB口,以太网口,高速
Q04UDV CPU 支持4096点,程序容量40K步,USB口,以太网口,高速

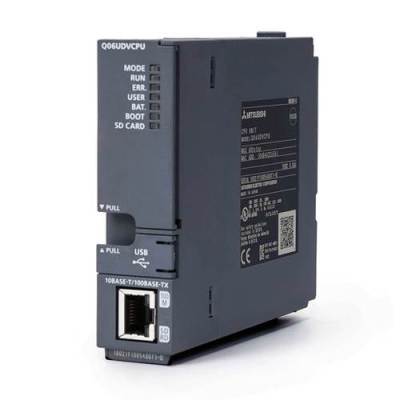

Q06UDV CPU 支持4096点,程序容量60K步,USB口,以太网口,高速
Q13UDV CPU 支持4096点,程序容量130K步,USB口,以太网口,高速
Q26UDV CPU 支持4096点,程序容量200K步,USB口,以太网口,高速
Q03UDE CPU 支持4096点,程序容量30K步,USB口,以太网口
Q04UDEH CPU 支持4096点,程序容量40K步,USB口,以太网口
Q06UDEH CPU 支持4096点,程序容量60K步,USB口,以太网口
Q10UDEH CPU 支持4096点,程序容量100K步,USB口,以太网口
Q13UDEH CPU 支持4096点,程序容量130K步,USB口,以太网口
Q20UDEH CPU支持4096点,程序容量20K步,USB口,以太网口
Q26UDEH CPU支持4096点,程序容量260K步,USB口,以太网口
Q00CPU 老式CPU,支持1024点,程序容量8K步
Q01CPU 老式CPU,支持1024点,程序容量8K步
Q02CPU 老式CPU,支持4096点,程序容量28K步
Q02HCPU 老式CPU,支持4096点,程序容量28K步,高速
Q06H CPU 老式CPU,支持4096点,程序容量60K步,高速
Q172DS CPU 运动控制CPU,MR-JE-B及MR-J4-B用,16轴
Q173DS CPU 运动控制CPU,MR-JE-B及MR-J4-B用,32轴
Q33B电源插槽、CPU插槽、3个模块插槽,98*189mm
Q35B电源插槽、CPU插槽、5个模块插槽,98*245mm
Q38B电源插槽、CPU插槽、8个模块插槽,98*328mm
Q312B电源插槽、CPU插槽、12个模块插槽,98*439mm
Q35DB电源CPU插槽、5个模块插槽,支持多CPU高速通讯
Q38DB电源CPU插槽、8个模块插槽,支持多CPU高速通讯
Q312DB电源CPU插槽、12个模块插槽,支持多CPU高速通讯
Q65B电源、5个模块插槽
Q68B电源、6个模块插槽
Q612B电源、12个模块插槽
Q52B 2个模块插槽
Q03UDV CPU参数说明:输入输出4096点，输入输出软元件8192点；
程序容量30K步；基本处理速度LD 1.9ns/MOV 3.9ns；
存储器容量120K字节，多CPU间高速通信，
外围连接端口USB/以太网(100BASE-TX/10BASE-T),
存储卡接口(SD/SDHC存储卡)
远程编程 远程调试三菱Q00 Q03UDE Q03UDV等等 plc
物联网网关连接plc 串口RS232 485或者以太网连接
使用物联网网关配置软件 或者云平台直接配置通讯参数
建立需要采集的数据变量 数据区D0之类 辅助继电器m0等等
云平台组态画面 监控操作plc数据
手机APP 或者微信小程序登录查看 操作现场plc故障 状态等等
Q64AD 4通道,电压/电流信号输入 模拟量AI模块
Q68ADI 8通道,电流信号输入
Q68ADV 8通道,电压信号输入
Q62DAN 2通道电压/电流信号输出
Q64DAN 4通道电压/电流信号输出
Q68DAIN 8通道电流信号输出
Q68DAVN 8通道电压信号输出
QD62 2通道高速计数,200kpps,DC5V/12V/24V
QD62D 2通道高速计数,500kpps,差分输入
QD75P1N 1轴定位,集电极脉冲
QD75P2N 2轴定位,集电极脉冲,直线插补,圆弧插补
QD75P4N 4轴定位,集电极脉冲,直线插补,圆弧插补
QD75D1N 1轴定位,差分脉冲
QD75D2N 2轴定位,差分脉冲,直线插补,圆弧插补
QD75D4N 2轴定位,差分脉冲,直线插补,圆弧插补
